石化設備及配件-
一、產品概述：
浮動出油裝置,又稱浮動吸油裝置,是一種通過安裝在立式油罐內部的出油管道上,通過浮筒或內浮盤產生的向上的浮力使內部的旋轉接頭運動,確保出油裝置的出油吸口在儲油罐內隨油液面上下浮動的出油或吸油裝置。
二、控制方式：
主要有兩種控制方式：
㈠、安裝了內浮盤的油罐，裝置的前端固定在內浮盤上或利用自身浮箱，在內浮盤上設立浮管滑板，產生吸附浮動作用。
㈡、沒有安裝內浮盤的油罐，裝置的前端特別設計了方形或圓形浮箱，整個浮動裝置隨罐內液體上升和下降，裝置前端管口沒于液面下約200mm。當發(放)油作業時，能保證放出(抽取)的油為儲罐內位于液體上層潔凈的油。本
裝置特別設計有防渦流入口，不會在液面產生渦流目前傳統儲油罐中發送儲液。
三、功能和作用：
通過浮筒或內浮盤產生的浮力使旋轉接頭運動，其一端連于油罐底部出油短管上，另一端同浮筒吊在液面下，并隨液面升降而上下浮動，可確保出油裝置的出油吸口在儲油罐內隨油液面上下浮動，始終抽取表面油品，保持抽
吸儲罐內高油液位的清潔，水分、雜質在重力場的沉降作用，上層油品的水分和雜質始終低于底部油層沉積在儲罐底部液體層內的水分、殘渣不會被夾帶出儲罐，從而保證了出油品的質量，所以，浮動出油裝置適用于各類臥
式、立式儲罐使用，能保證發出較潔凈的油品，延長下游凈化設備的使用壽命，具體性能如下：
1、介 質：煤油、汽油、柴油、重油等油品。
2、公稱直徑：DN50-300
3、公稱壓力：PN1.6Mpa- PN2.5Mpa
4、上舉擺角：65°
5、安裝要求：結構組件，方便油罐人孔出入。
6、具有防渦流措施和自滲灌油功能，既可向油罐內注油，又可向油罐外發油。
四、浮動出油裝置的類型：
根據儲油罐規格及尺寸，可分兩種形式：
㈠、單臂式浮動出液裝置
㈡、雙臂式浮動出液裝置。
㈢、用戶選型標準：1、油罐類型，2、油管口徑, 3、出口管法蘭的壓力等級，4、油罐直徑 5、油罐油品液位高度, 6、油罐罐底坡度, 7、出口管中心距罐底部高度。

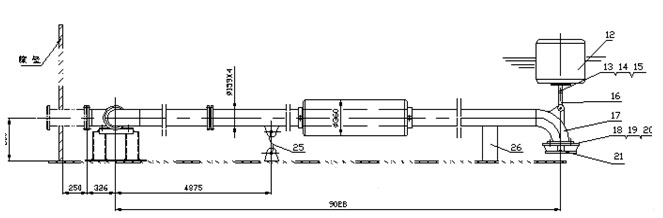

五、產品圖樣：
六、技術參數：
|
型號(DN) |
流量(m3/h) |
A |
B |
C |
D |
E |
M |
M |
P |
直徑 |
裝油高度 |
|
50 |
20 |
按照客戶要求的油罐高度和直徑尺寸設計制造 |
|||||||||
|
65 |
30 |
||||||||||
|
80 |
80 |
||||||||||
|
100 |
120 |
||||||||||
|
150 |
150 |
||||||||||
|
200 |
300 |
310 |
7700 |
14400 |
16500 |
＞150＜300 |
850 |
320 |
1320 |
14 |
17 |
|
250 |
500 |
250 |
8000 |
14800 |
16500 |
＞150＜300 |
900 |
320 |
1320 |
14 |
17 |
|
300 |
750 |
300 |
7700 |
14800 |
16500 |
＞150＜300 |
1010 |
320 |
1320 |
14 |
17 |
