一、產品簡介:
活動踏梯,又稱活動梯、起落踏梯、棧橋踏梯,用于汽車或火車棧橋在裝車油品固定平臺和不同高度槽車頂部之間的安全行走,踏梯配有防滑網格板踏步、踏實鎖緊、彈簧缸平衡結構、手膝護欄、護腳反轉踏步,便于操作人員從棧橋(臺)踏上槽車頂部進行裝卸作業,主要品種有三步踏梯、四步踏梯、五步踏梯等。
二、產品結構:
其原理是通過平行四邊形的四連桿機構,在梯子的整個旋轉運動中讓每一踏步始終與地面平行,梯子的整個力矩由幾組內裝壓縮式彈簧組成的彈簧缸來平衡。主要結構由踏步、扶手、彈簧缸平衡系統,鎖緊機構等組成,具有結構新穎、操作輕便、使用安全可靠等特點。整體采用鍍鋅處理,外形美觀且防腐、耐用;踏步采用齒形網格結構,防滑性能好;有防碰保護,避免火花產生;第一踏步可翻轉打折,以防止夾腳。
三、主要特點:
*裝有隨遇平衡裝置,可懸停于任意角度。
*選用適當長度的活動梯,可滿足不同類型車輛。
*活動踏步,防滑網格板,在任意位置始終保持水平狀態。
*踏步與罐車接觸處裝有防碰,緩沖墊。
*結構緊湊,收容狀態時,占用空間小。
*承載力大,最大承載能力可達200公斤。
*安裝簡單,只需4根M16螺栓即可固定。

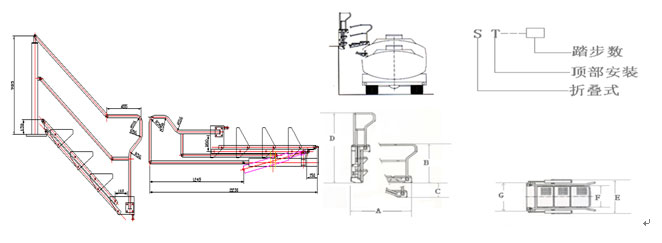

四、活動梯參數及示意圖:
規格型號 |
部 位 尺 寸 |
||||||
A |
B |
C |
D |
E |
F |
G |
|
ST--3 |
1150 |
1000 |
500 |
1600 |
800 |
500 |
680 |
ST--4 |
1450 |
1000 |
500 |
1900 |
800 |
500 |
680 |
ST--5 |
1750 |
1000 |
500 |
2100 |
900 |
500 |
680 |
